cdr转dwg曲线文件导入SketchUp图形变形的解决办法?

laoyubiji 2024-03-25 阅读:610

cdr转dwg曲线文件导入SketchUp图形变形的解决办法?

近期接到一客户的平面设计,除了平面设计稿件,还需要提供三维空间效果图。想想2015年前,拍张现场照片再PS处理下就行了,但现在的发展与客户追求是越来越高,卷到了整个行业的设计师都成了全能型。老人言:“艺多不压身”,现在变成了艺多压身,还不赚钱。除了能多张吃饭的碗,就一个字“累”。

不过想想,多亏平日里自学了一点东西。比起以前,现在的设计有太多的选择,各种AI扑面而来,解决了工作效率问题。

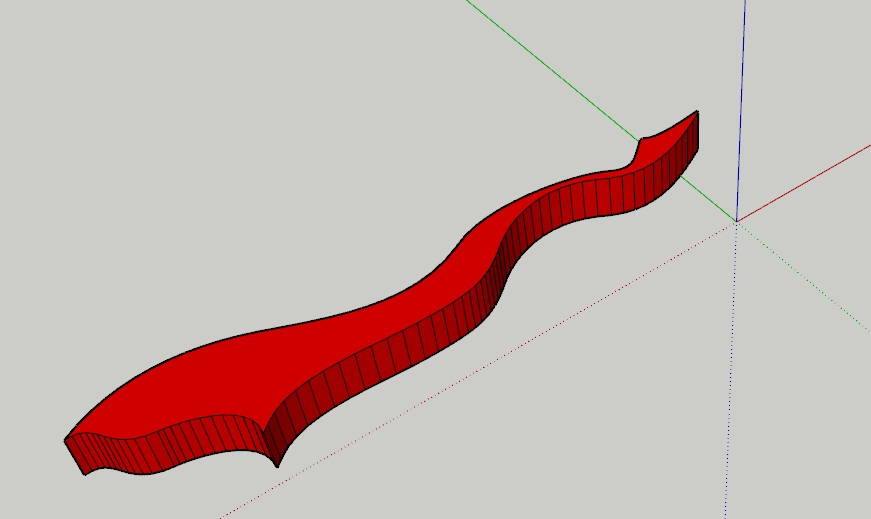

老板给好了尺寸,再发了几张现场的局部照片。老鱼就开始通过云设计将现场效果一一画出来,墙体、天花板、地板、家具等等一键拖入,一天的时间,半个钟头就完全呈现。做完室内效果图,再将平面设计的文件通过最容易上手的SketchUp生成3D模型,SketchUp的学习相较于其它3D建模简单快捷。将cdr图形与文字转曲后,保存为dwg格式文件导入到SketchUp中,难免会碰到有些图形与文字出现严重的变形,经过寻找部分答案与摸索,通过以下两种方式可以很好的解决cdr转dwg曲线文件导入SketchUp图形变形问题:

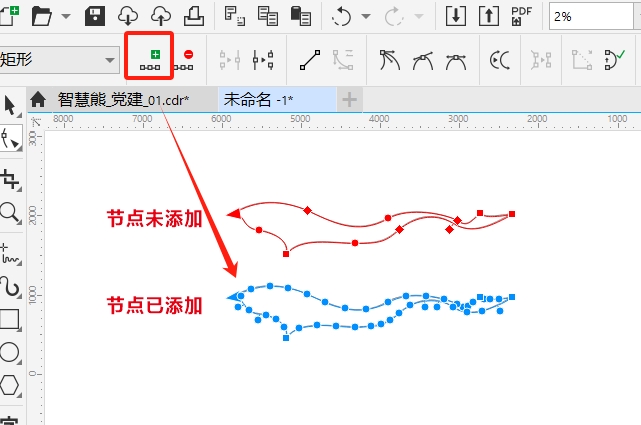

第一种解决方式:将图形文件转曲,并添加节点。选择左侧的形状工具框选你要添加节点的图形,如下图所示点击添加,不够就继续点击,适合为止不宜过多。

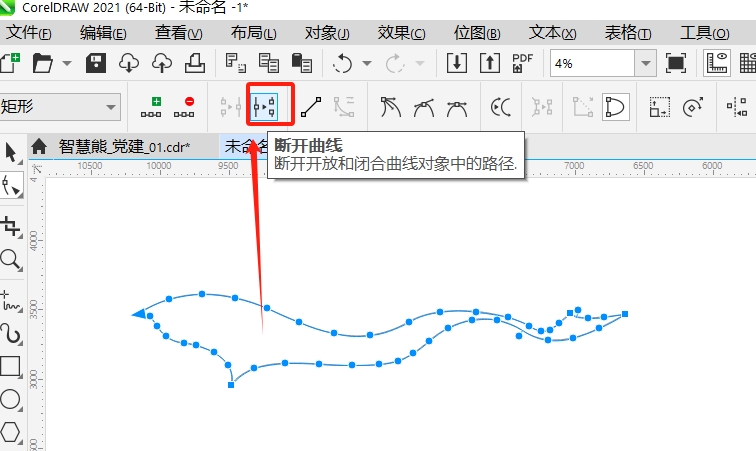

第二种解决方式:在第一种解决办法依然无然解决过于复杂图形的变形时,通过以下方式可以很好的解决cdr转dwg曲线文件导入SketchUp图形变形。首先添加适量的节点后,将图形曲线断开再导入SketchUp即可解决问题。
