SU草图大师不使用插件如何快速填充平面或补面

laoyubiji 2024-06-09 阅读:223

小伙伴们经常碰到dwg格式的图形或文字导入su草图大师炸开模型后,线条会变成一节节无法成面,需要时间来处理,当然有插件的话也可以一键成面。今天老鱼给小伙伴介绍一种不用插件就用su草图大师就能解决线条填充和补面的问题。

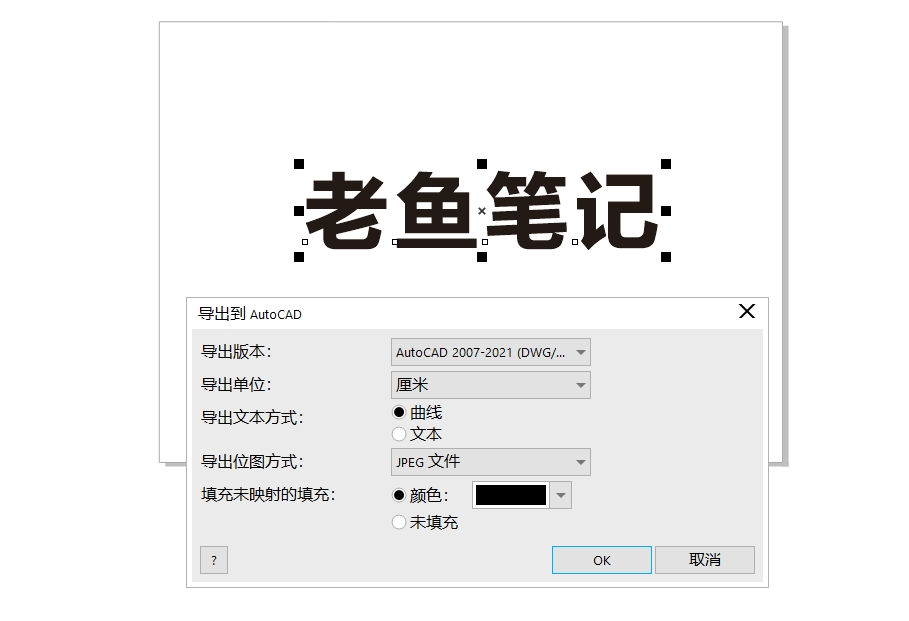

一,老鱼这里用的cdr排版的文字并转存为DWG格式,导出后并导入su草图大师中并炸开模型。

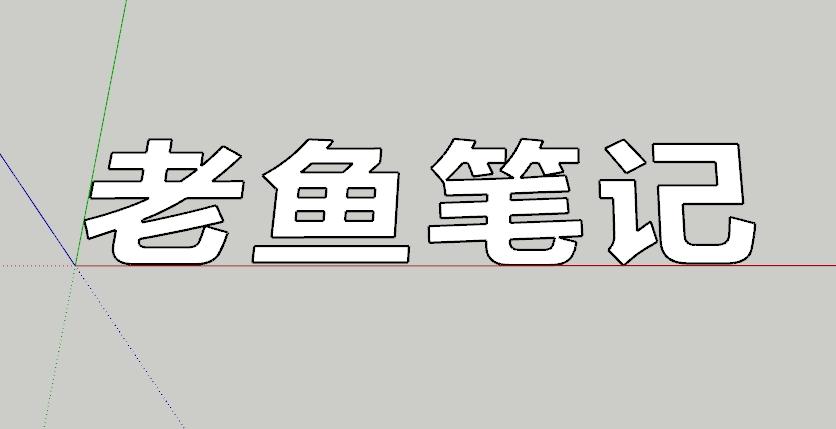

二,当炸开模型后,字体图形是一根根线条构成,需要补线来成面。我们在字体图形的同一平面,画上一个大的矩形全部框住它就可以了。如下图所示:



三,画好之后全选所有图形,鼠标指针指向你所全选的图形上右键,在弹出的右键菜单中找到-模型交错,点击”模型交错“。完成模型交错后,查看下是否有其它图形还未完全补面。如果没有,执行上一步操作,再次全选并模型交错。

这样我们就可以清理掉其它面,只剩下完整的文字图形面
